AISLADORES ELÉCTRICOS: TIPOS Y APLICACIONES

Los aisladores eléctricos para líneas aéreas son componentes fundamentales en los sistemas de distribución y transmisión de energía eléctrica. Estos aisladores eléctricos sirven para sostener, separar y aislar eléctricamente los conductores respecto a las estructuras de soporte, como postes y torres. Su correcta selección es determinante para garantizar la seguridad operativa, la estabilidad mecánica y la continuidad del suministro eléctrico en redes de baja, media y alta tensión.

En función de las necesidades de cada proyecto, los aisladores eléctricos se clasifican principalmente según su uso —como aisladores tipo pin, de suspensión y line post— y según el material de fabricación, siendo los más comunes los aisladores de porcelana, vidrio y poliméricos. Cada tipo presenta características técnicas específicas que los hacen adecuados para distintas condiciones ambientales, niveles de tensión y configuraciones de red.

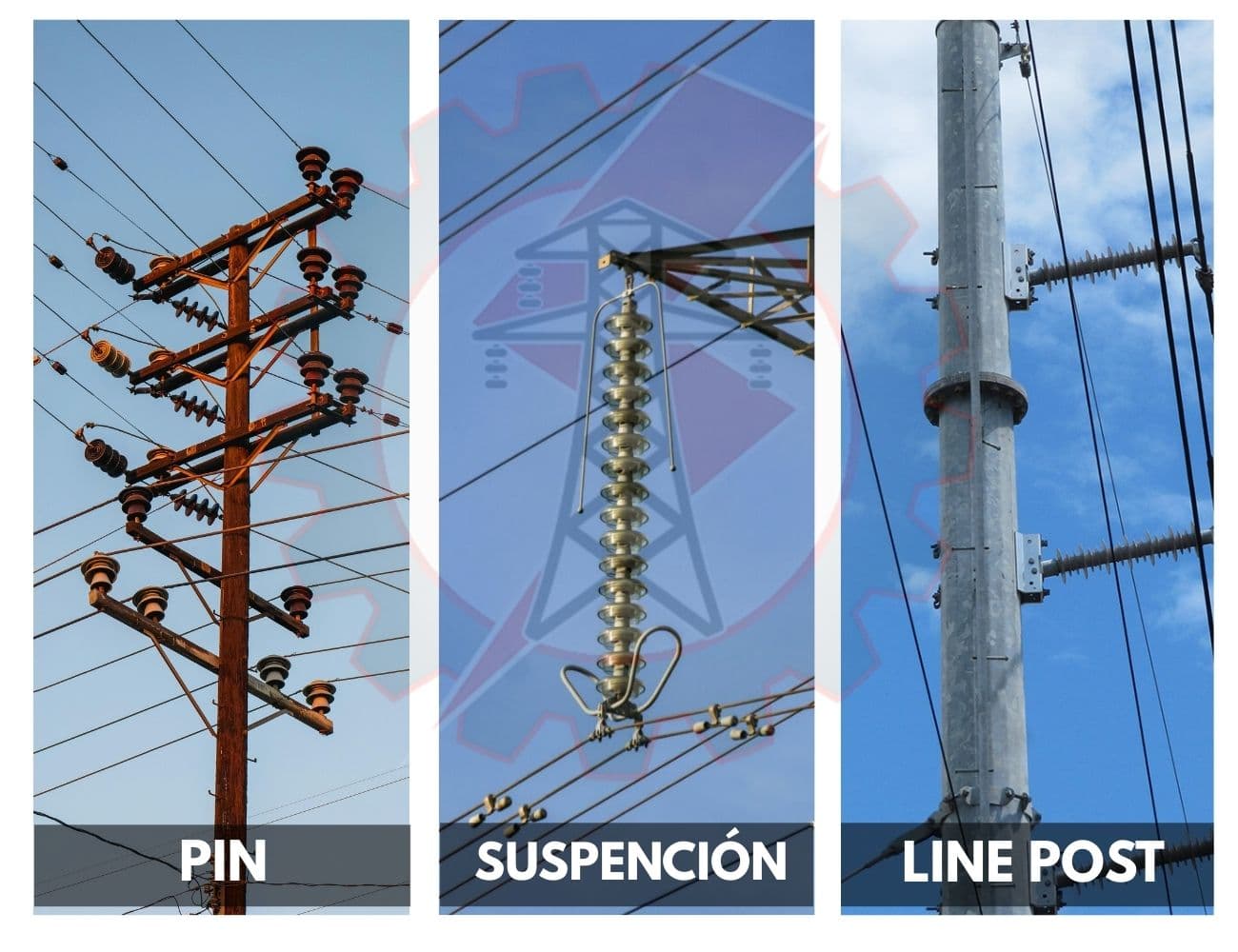

Clasificación según su uso

Desde el punto de vista funcional, los aisladores eléctricos se diseñan para cumplir distintos roles dentro de las líneas aéreas. Su forma, capacidad mecánica y método de instalación varían según el tipo de esfuerzo que deban soportar y el nivel de tensión de la red.

Aisladores tipo pin

Los aisladores tipo pin son ampliamente utilizados en redes de baja y media tensión, donde se instalan directamente sobre crucetas o brazos metálicos de los postes. Su diseño compacto permite una sujeción firme del conductor, manteniendo las distancias de aislamiento necesarias para una operación segura.

Principales aplicaciones

• Redes de distribución de baja y media tensión
• Acometidas domiciliarias
• Líneas aéreas urbanas y rurales

Aisladores de suspensión

Los aisladores de suspensión se emplean principalmente en media y alta tensión, especialmente en tramos largos o donde se requieren mayores distancias de aislamiento. Están diseñados para trabajar en cadenas, permitiendo distribuir mejor los esfuerzos mecánicos y facilitar el mantenimiento de la línea.

Principales aplicaciones

• Líneas de transmisión eléctrica
• Tramos de grandes vanos
• Redes sometidas a altas cargas mecánicas

Aisladores line post

Los aisladores line post representan una solución moderna que combina funciones de soporte y aislamiento. Se utilizan tanto en media como en alta tensión, ofreciendo mayor rigidez estructural y un mejor desempeño frente a cargas transversales y condiciones ambientales exigentes.

Principales aplicaciones

• Redes compactas de media tensión
• Líneas aéreas en zonas urbanas
• Infraestructura eléctrica moderna

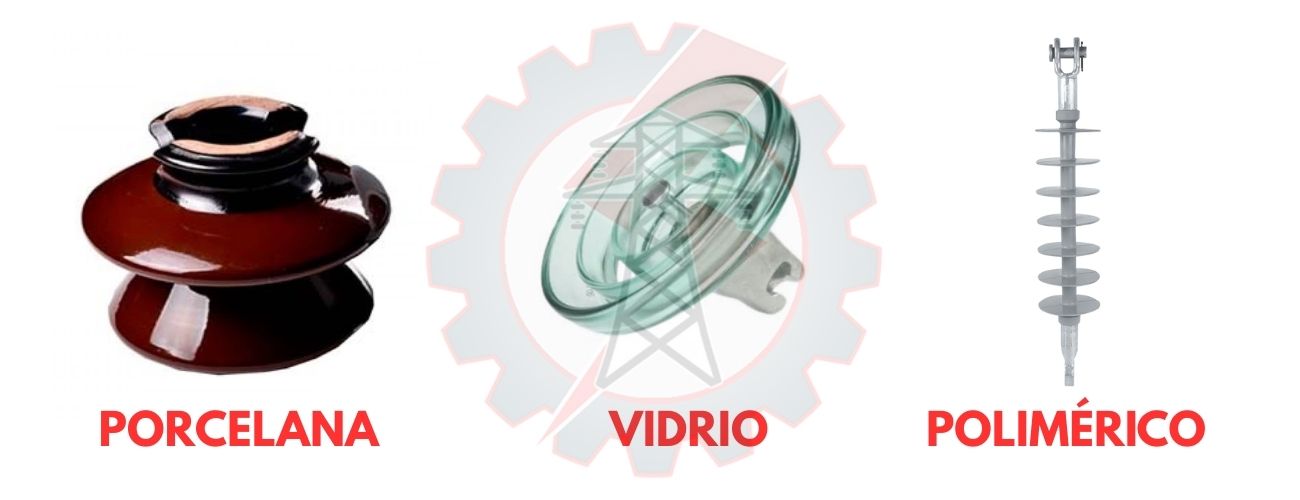

Clasificación de los aisladores eléctricos según su material

El material de fabricación influye directamente en el comportamiento eléctrico, mecánico y ambiental del aislador. La elección adecuada permite optimizar el desempeño del sistema y prolongar la vida útil de la instalación.

Aisladores eléctricos de porcelana

Los aisladores de porcelana han sido utilizados tradicionalmente en líneas aéreas debido a su alta resistencia mecánica y estabilidad eléctrica a largo plazo. Son ideales para aplicaciones donde se requiere robustez y confiabilidad comprobada.

Ventajas principales

• Alta durabilidad
• Excelente comportamiento frente a descargas eléctricas
• Resistencia a la intemperie

Aisladores eléctricos de vidrio

Los aisladores de vidrio destacan por su resistencia mecánica y su facilidad de inspección visual, ya que las fisuras o daños son fácilmente detectables. Son comunes en redes de media y alta tensión.

Ventajas principales

• Alta resistencia mecánica
• Facilidad de detección de fallas
• Bajo mantenimiento

Aisladores eléctricos poliméricos

Los aisladores poliméricos son una alternativa moderna, caracterizada por su bajo peso y excelente comportamiento en ambientes contaminados o costeros. Su diseño flexible reduce esfuerzos sobre la estructura.

Ventajas principales

• Peso reducido
• Alta resistencia a la contaminación
• Excelente desempeño en ambientes agresivos

Aisladores eléctricos en baja, media y alta tensión

Cada nivel de tensión presenta exigencias técnicas específicas. En baja tensión, los aisladores priorizan la seguridad y facilidad de instalación. En media tensión, se requiere un equilibrio entre resistencia mecánica y aislamiento eléctrico. Mientras que en alta tensión, los aisladores deben soportar grandes esfuerzos mecánicos y elevados niveles de tensión, cumpliendo estrictamente con normas internacionales.

Características técnicas clave para la selección de aisladores eléctricos

Al seleccionar aisladores para líneas aéreas, es fundamental considerar aspectos técnicos que garanticen un desempeño confiable y seguro:

• Nivel de tensión nominal
• Capacidad mecánica (carga de rotura)
• Distancia de fuga
• Material de fabricación
• Condiciones ambientales de operación
• Cumplimiento de normas técnicas internacionales

Preguntas frecuentes sobre aisladores eléctricos

¿Qué aisladores eléctricos son más recomendables para zonas costeras?

En zonas costeras, los aisladores eléctricos están expuestos a altos niveles de humedad, salinidad y contaminación ambiental, factores que pueden afectar su desempeño. En estos entornos, se recomienda el uso de aisladores poliméricos o aisladores de vidrio, ya que presentan mejor resistencia a la corrosión y menor acumulación de contaminantes en su superficie. La correcta selección del aislador contribuye a reducir fallas, descargas superficiales y costos de mantenimiento.

¿Qué normativas deben cumplir los aisladores eléctricos?

Los aisladores eléctricos utilizados en proyectos profesionales deben cumplir con normas técnicas nacionales e internacionales, como IEC, ANSI u otras regulaciones aplicables al sector eléctrico. Estas normas garantizan que los aisladores soporten esfuerzos eléctricos, mecánicos y ambientales durante toda su vida útil, asegurando la seguridad, la confiabilidad y el cumplimiento de los requisitos técnicos exigidos en instalaciones de baja, media y alta tensión.

¿Cómo elegir el aislador eléctrico adecuado según el nivel de tensión?

La elección del aislador eléctrico depende principalmente del nivel de tensión de la red (baja, media o alta tensión), así como de las condiciones ambientales y mecánicas del proyecto. Para niveles más altos de tensión se requieren aisladores con mayor distancia de fuga y resistencia mecánica, capaces de soportar mayores esfuerzos eléctricos y climáticos. Seleccionar el aislador adecuado garantiza la seguridad operativa, la continuidad del suministro y una mayor vida útil de la instalación.

Marcas y soluciones confiables en aisladores eléctricos

En Corpelima S.A.C. ofrecemos aisladores tipo pin, de suspensión y line post de marcas reconocidas como CAPITAL ELECTRIC, DLIG, ATP, AB KRAFT, GAMMA, entre otras, garantizando productos de alto desempeño para baja, media y alta tensión.

Corpelima S.A.C.: tu aliado en aisladores

En Corpelima S.A.C. ponemos a tu disposición una amplia gama de aisladores eléctricos para líneas aéreas, respaldados por calidad certificada, stock disponible y asesoría técnica especializada. Si buscas soluciones confiables para proyectos eléctricos en Perú.
Te invitamos a conocer nuestra categoría de aisladores eléctricos y solicitar tu cotización hoy mismo.
