CABLES DE CONTROL

Cables de control con y sin pantalla

Los cables de control son un componente esencial en sistemas eléctricos industriales y comerciales, ya que permiten transmitir señales de mando, supervisión y automatización de forma segura y confiable. Dentro de esta categoría, los cables de control con y sin pantalla ofrecen soluciones específicas según el nivel de protección frente a interferencias electromagnéticas y las necesidades de cada instalación. Elegir el cable adecuado no solo garantiza un correcto funcionamiento de los equipos, sino que también influye directamente en la seguridad, durabilidad y eficiencia de toda la instalación.

En muchos proyectos eléctricos, los cables de control suelen subestimarse o seleccionarse únicamente por precio, sin considerar factores técnicos clave. Esta decisión puede generar problemas como interferencias en las señales, fallas en la comunicación entre equipos o incluso paradas inesperadas en los procesos productivos. Por ello, comprender las características y aplicaciones de cada tipo de cable de control es fundamental para garantizar instalaciones seguras, eficientes y duraderas.

En este artículo te explicamos qué son los cables de control, cuáles son sus tipos, sus principales aplicaciones y los factores clave que debes considerar antes de comprarlos.

¿Qué son los cables de control y para qué se utilizan?

Los cables de control están diseñados para la transmisión de señales eléctricas de baja tensión, utilizadas principalmente para el control, monitoreo y automatización de procesos. A diferencia de los cables de potencia, no alimentan grandes cargas eléctricas, sino que envían instrucciones y señales entre dispositivos.
Se utilizan ampliamente en tableros de control, sistemas de automatización industrial, maquinaria, instrumentación y procesos industriales donde la precisión y la confiabilidad son fundamentales.

Generalmente, los cables de control trabajan con tensiones nominales de 300/500 V o 0.6/1 kV, y pueden transmitir señales digitales o analógicas según la aplicación. Su diseño está orientado a mantener la integridad de la señal, evitando pérdidas o distorsiones que puedan afectar el funcionamiento de los sistemas automatizados. Por esta razón, su uso es indispensable en instalaciones donde la precisión y la continuidad operativa son críticas.

Tipos de cables de control según su construcción

Existen distintos tipos de cable de control, y la elección dependerá del entorno de instalación y del nivel de protección requerido.

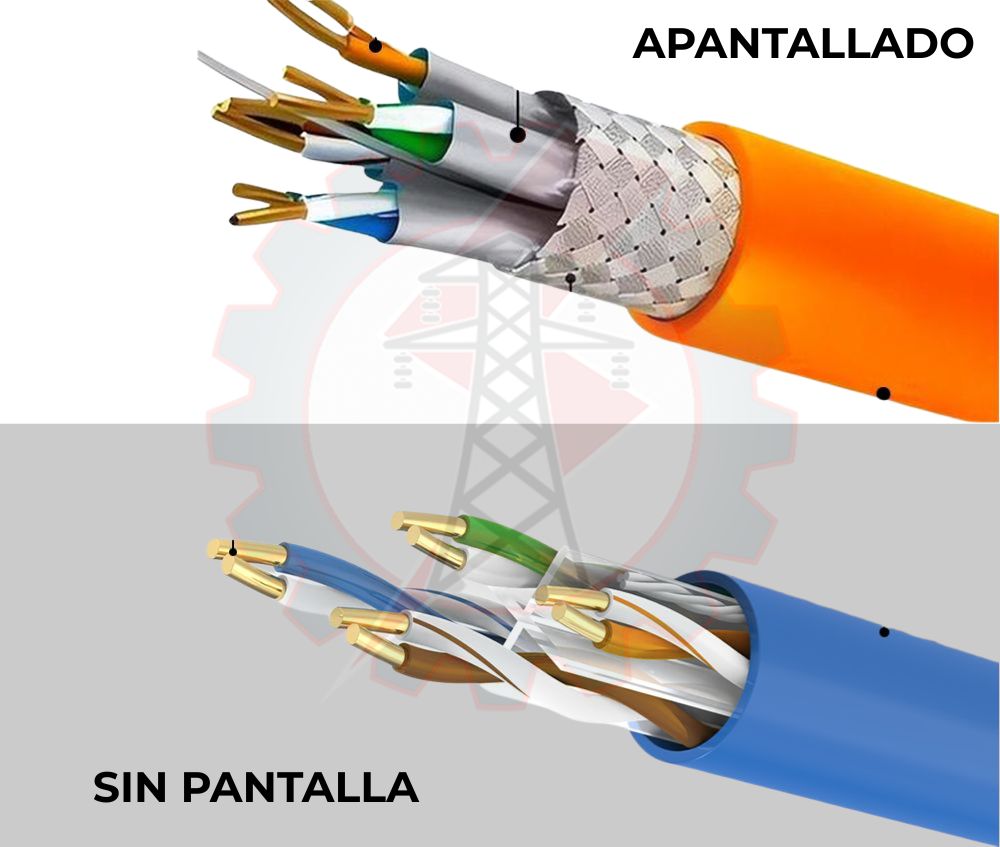

Apantallados

Los cable de control apantallados incorporan una pantalla metálica, generalmente de cobre, que protege las señales contra interferencias electromagnéticas externas. Esta característica es clave en entornos industriales donde operan motores, variadores de frecuencia u otros equipos que generan ruido eléctrico. El uso de cables apantallados reduce significativamente el riesgo de errores en la transmisión de datos, especialmente en instalaciones con alta densidad de equipos eléctricos. Cuando no se utiliza apantallamiento en entornos con ruido eléctrico, pueden presentarse fallas intermitentes, lecturas erróneas o activaciones incorrectas de los sistemas de control. Por ello, estos cables suelen incorporar pantallas de malla o cinta metálica que actúan como una barrera protectora para la señal.

Son ideales para aplicaciones de automatización, instrumentación y procesos críticos donde la estabilidad de la señal es indispensable.

Sin pantalla

El cable de control sin pantalla se utiliza en instalaciones donde no existe un alto nivel de interferencia electromagnética. Representa una alternativa eficiente y económica para aplicaciones estándar de control. Aunque son más económicos, los cables de control sin pantalla deben utilizarse únicamente en entornos controlados, donde no existan fuentes importantes de interferencia electromagnética. En instalaciones con motores, variadores de frecuencia o líneas de potencia cercanas, su uso puede provocar inestabilidad en las señales. Por ello, su selección debe evaluarse cuidadosamente según las condiciones reales de la instalación.

Son comunes en tableros eléctricos, sistemas internos de control y entornos industriales de baja interferencia.

Flexibles

Los cables de control flexibles están diseñados para aplicaciones donde existe movimiento constante o vibración. Gracias a su construcción, ofrecen mayor flexibilidad sin comprometer la resistencia mecánica del conductor. Este tipo de cables suele contar con conductores de clase 5, lo que les permite soportar ciclos repetitivos de flexión sin deteriorarse. Elegir un cable flexible adecuado es clave para prolongar la vida útil de la instalación y reducir costos de mantenimiento, especialmente en aplicaciones donde el movimiento es constante o frecuente.

Se utilizan en maquinaria móvil, brazos robóticos y sistemas automatizados con movimiento repetitivo.

Aunque todos los cables de control buscan garantizar la integridad de las señales, no todos cumplen la misma función. Veamos cómo se diferencian de los cables de instrumentación.

Diferencia entre cables de control y cables de instrumentación

Aunque suelen confundirse, los cables de control e instrumentación cumplen funciones distintas dentro de un sistema eléctrico. Utilizar un cable de control en aplicaciones de instrumentación puede afectar la precisión de las mediciones, ya que estas señales suelen ser más sensibles al ruido eléctrico. Por ello, en procesos donde se requiere alta exactitud, como medición de variables físicas, es indispensable seleccionar cables diseñados específicamente para instrumentación.

Los cables de control transmiten señales de mando y control, mientras que los cables de instrumentación están diseñados para señales de medición más sensibles, como presión, temperatura o caudal. Ambos pueden ser apantallados, pero los de instrumentación suelen requerir mayor precisión y estabilidad.

Código de colores

El código de colores permite identificar fácilmente los conductores durante la instalación y el mantenimiento. Cada color o numeración cumple una función específica según normativas eléctricas y estándares industriales. Además de los colores, muchos cables de control utilizan conductores numerados, lo que facilita la identificación en instalaciones con múltiples señales. Estos sistemas de identificación están alineados con estándares internacionales y contribuyen a una instalación más ordenada, segura y fácil de mantener a lo largo del tiempo.

El uso correcto del código de colores reduce errores de conexión, facilita futuras intervenciones y mejora la seguridad general de la instalación.

Factores clave para elegir un cable de control adecuado

Antes de seleccionar un cable de control, es importante evaluar diversos factores técnicos que influyen directamente en su desempeño y durabilidad. También es fundamental considerar aspectos como la temperatura de operación, la exposición a agentes químicos, la necesidad de flexibilidad y el cumplimiento de normativas técnicas. Analizar estos factores desde la etapa de diseño permite seleccionar un cable de control que se adapte correctamente a la aplicación y garantice un desempeño confiable durante toda su vida útil.

Entre los aspectos más importantes se encuentran el tipo de instalación, la presencia de interferencias electromagnéticas, las condiciones ambientales, el tipo de cubiertas exteriores, la resistencia mecánica y la vida útil esperada del cable.

Elegir el cable adecuado desde el inicio evita fallas, sobrecostos y paradas innecesarias en los procesos productivos.

En CORPELIMA contamos con marcas de renombre en el rubro eléctrico como BELDEN, reconocida por su calidad y durabilidad en cables industriales; CENTELSA, líder en soluciones de energía confiables; DIXON, especialista en conectores y accesorios de alto desempeño; FLEXIKABEL, sinónimo de flexibilidad y resistencia en cables de control; HELUKABEL, innovadora en tecnología de cables y sistemas de transmisión; y TKD KABEL, garantía de precisión y seguridad en aplicaciones industriales. Al elegir nuestros productos, no solo accedes a marcas líderes, sino también a la seguridad, eficiencia y respaldo que tu proyecto merece.

¿Dónde comprar cables de control de calidad en Perú?

Contar con un proveedor confiable es tan importante como elegir el cable correcto. Trabajar con empresas especializadas garantiza el acceso a cables de control certificados, asesoría técnica y una amplia variedad de soluciones para aplicaciones industriales.

Si buscas opciones de cables de control apantallados y sin pantalla, con distintas configuraciones y aplicaciones, es recomendable acudir a un proveedor especializado que garantice calidad, cumplimiento normativo y soporte técnico.

Explora nuestra categoría de conductores eléctricos y encuentra la solución adecuada para tu instalación eléctrica.
