PUESTA A TIERRA: PROTEGE TUS INSTALACIONES ELÉCTRICAS

¿Qué es la puesta a tierra y qué componentes necesita un sistema seguro?

Una instalación eléctrica sin una puesta a tierra correcta es un riesgo que no se ve hasta que ya es tarde: descargas eléctricas a personas, daño a equipos sensibles, e incluso incendios. La puesta a tierra es, junto con el sistema de protección contra rayos, la base de toda instalación eléctrica segura, y sin embargo es uno de los aspectos más subestimados al momento de cotizar un proyecto.

En esta guía te explicamos qué es exactamente un sistema de puesta a tierra, qué componentes lo conforman, cómo se mide su efectividad y qué errores evitar al instalarlo, tanto si eres ingeniero como si recién estás familiarizándote con el tema.

1. ¿Qué es la puesta a tierra?

La puesta a tierra, también llamada aterramiento, es un sistema de protección eléctrica que conecta las partes metálicas de una instalación —equipos, tableros, estructuras— con el suelo, mediante electrodos enterrados. Su función es ofrecer un camino seguro de baja resistencia para que cualquier corriente de fuga, falla eléctrica o descarga atmosférica se disipe en la tierra en lugar de circular por las personas o dañar los equipos.

Cuando una corriente eléctrica —por una falla o un rayo— ingresa al sistema de puesta a tierra, se distribuye a través de los conductores y los electrodos hasta dispersarse en el terreno. La eficacia de esta dispersión depende principalmente de la resistividad del suelo y de la calidad de los componentes instalados.

2. ¿Para qué sirve realmente?

Más allá de la definición técnica, la puesta a tierra cumple tres funciones concretas que justifican por qué es obligatoria en cualquier instalación eléctrica seria:

• Protección a las personas: si un equipo tiene una falla y su carcasa metálica queda energizada, la puesta a tierra desvía esa corriente al suelo antes de que alguien la toque y reciba una descarga.
• Protección a los equipos: estabiliza el voltaje de referencia de la instalación, evitando que variaciones de tensión dañen equipos sensibles como servidores, tableros de control o maquinaria industrial.
• Protección contra descargas atmosféricas: en conjunto con un sistema pararrayos, la puesta a tierra drena la corriente de un rayo hacia el suelo de forma controlada, evitando daños a la estructura y a las personas dentro de ella.

3. Componentes de un sistema de puesta a tierra

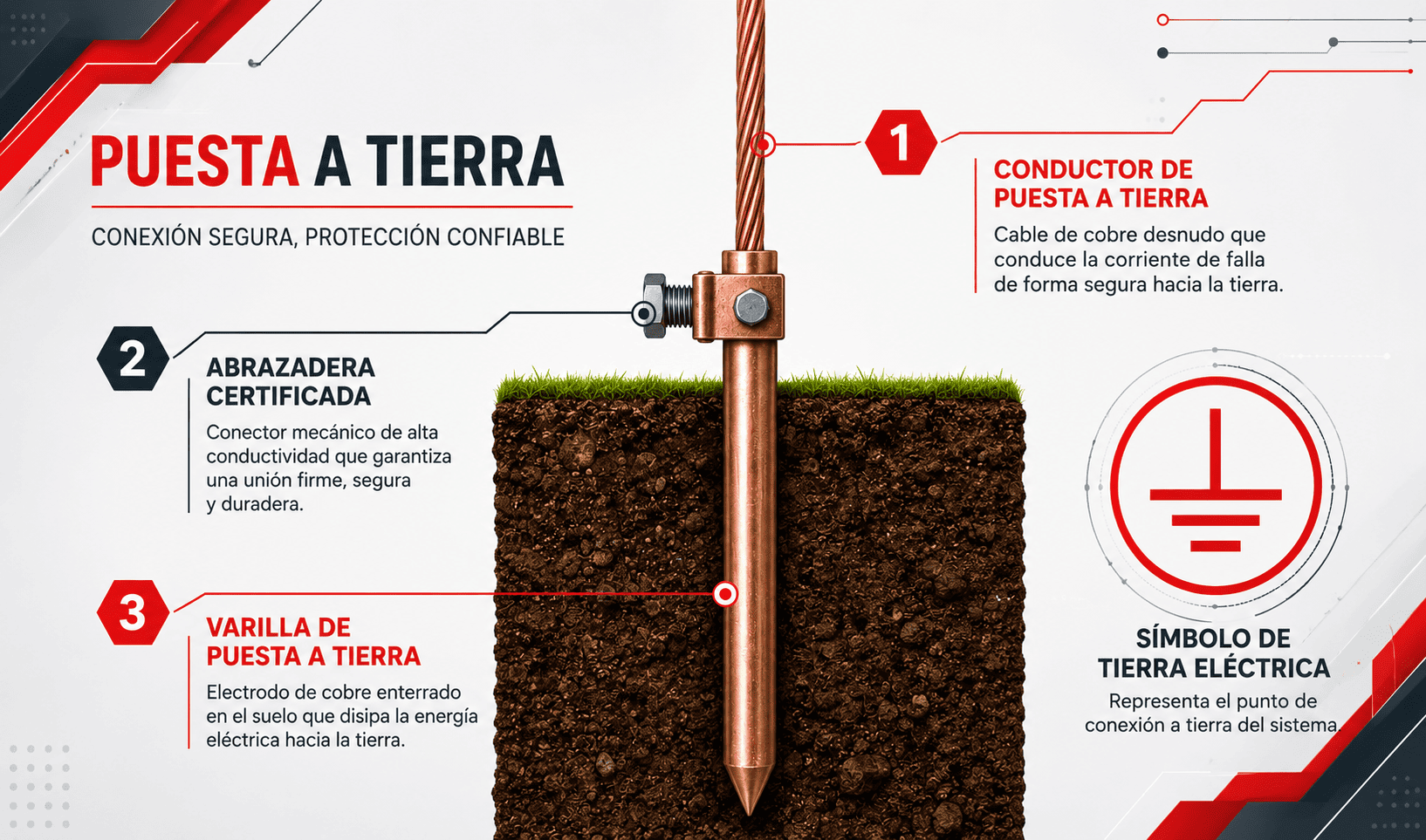

Un sistema de puesta a tierra completo no es solo «una varilla enterrada». Se compone de varios elementos que trabajan juntos para garantizar una conexión segura y de baja resistencia.

4. Tipos de electrodos y conectores

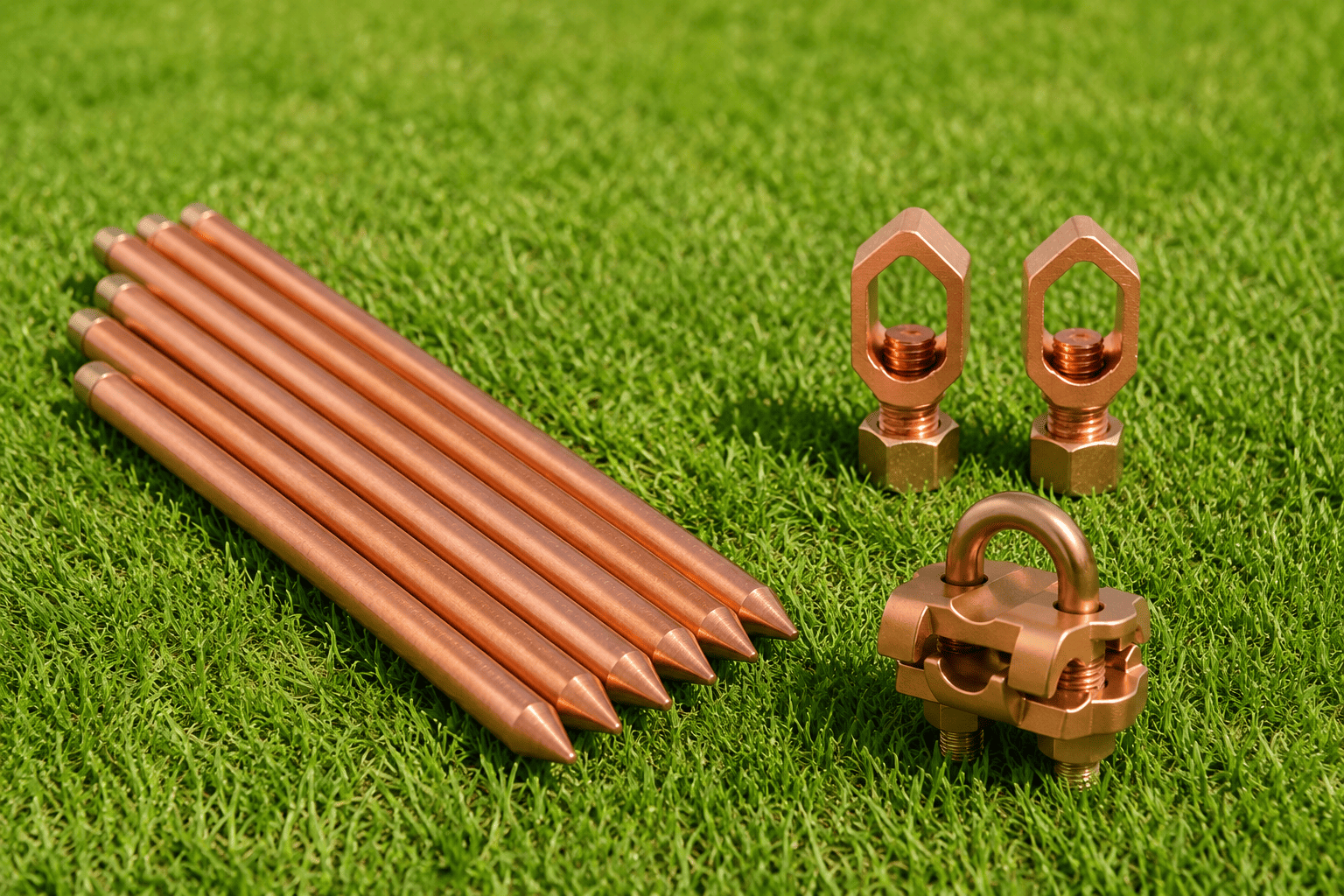

El electrodo más usado en instalaciones eléctricas es la varilla tipo Copperweld: un núcleo de acero al alto carbono recubierto electrolíticamente con una capa de cobre de alta pureza (99,9%). Esta combinación aprovecha la resistencia mecánica del acero para poder enterrarse directamente en el terreno, y la conductividad del cobre para una dispersión eficiente de la corriente.

-Medidas estándar: Las varillas Copperweld más comunes son de 5/8″ y 3/4″ de diámetro, en longitudes de 2,40 m y 3 m. Algunas normas internacionales (como la NEC en EE.UU.) exigen una longitud mínima de 2,5 metros.

-Conectores: Existen dos tipos principales para unir el electrodo con el cable de conexión:

-Conectores mecánicos (tipo AB): Usan un perno para sujetar los componentes. Son más económicos y fáciles de instalar, ideales para instalaciones domiciliarias, aunque requieren revisión periódica por el riesgo de corrosión en el punto de contacto. En Corpelima manejamos conectores tipo AB de las marcas –Talma y Burndy, ambas reconocidas para este tipo de aplicación.

-Conectores exotérmicos: Unen los elementos mediante una soldadura química de alta temperatura, creando una unión molecular permanente. Son más confiables a largo plazo, pero requieren un equipo especial para su instalación. Trabajamos con moldes de grafito y soldadura exotérmica de la marca Cadweld, el estándar más usado en proyectos industriales y mineros.

5. Resistencia a tierra: el valor que define si funciona

No basta con enterrar un electrodo: la conexión a tierra debe cumplir un valor de resistencia a tierra determinado, medido en ohms. Este valor indica qué tan bien el sistema disipa la corriente hacia el suelo.

Como referencia general, en sistemas de protección de equipos electrónicos se busca una resistencia máxima de 2 ohms. Cuando la medición no alcanza ese valor —algo común en suelos arenosos o rocosos con alta resistividad—, se recurre a soluciones como electrodos químicos o tratamiento del terreno para reducir la resistividad.

La medición se realiza con un instrumento especializado (telurómetro), que inyecta una corriente de prueba a través del electrodo y calcula la resistencia mediante la ley de Ohm (R = V/I). Esta medición debe hacerse periódicamente, no solo al momento de la instalación, ya que la resistividad del suelo cambia con la humedad y las estaciones del año.

6. Errores comunes al instalar una puesta a tierra

-Usar un solo electrodo sin medir la resistencia real del suelo.

En terrenos rocosos o muy secos, un solo electrodo puede no ser suficiente para alcanzar la resistencia requerida, sin importar qué tan bien instalado esté.

-Ignorar la corrosión en los puntos de conexión.

Los conectores mecánicos tipo AB son prácticos, pero el contacto entre metales distintos (perno de acero, electrodo de cobre) genera corrosión galvánica con el tiempo si no se inspecciona periódicamente.

-No dejar espacio suficiente entre electrodos múltiples.

Cuando se instala más de un electrodo, deben separarse correctamente entre sí (generalmente al menos el doble de su longitud enterrada) para que cada uno disipe corriente de forma independiente y no se «compitan» entre ellos.

-No volver a medir después de la instalación inicial.

La resistencia del suelo varía con la humedad. Un sistema que mide bien en época de lluvias puede salir fuera de rango en temporada seca si no se diseñó con margen suficiente.

7. Normas técnicas que debes exigir

Antes de aceptar materiales o instalaciones de puesta a tierra, verifica que cumplan normas reconocidas que garanticen la calidad del electrodo y la seguridad del sistema.

• UL 467: norma para varillas de puesta a tierra fabricadas con alma de acero y recubrimiento electrolítico de cobre.
• NEC (National Electrical Code): establece, entre otros parámetros, la longitud mínima de electrodo (2,5 metros).
• CFE 56100-16 (México) y normas equivalentes: especificaciones técnicas para electrodos de puesta a tierra de sección circular sólida.
• Normas NTP (Perú): exigidas por el Código Nacional de Electricidad para instalaciones de baja y media tensión.

8. Preguntas frecuentes

9. Conclusión

La puesta a tierra no es un componente decorativo ni un trámite para cumplir con la norma: es la base de toda la pirámide de protección eléctrica. Un sistema bien diseñado —con el electrodo correcto, los conectores adecuados y una resistencia medida y verificada— es lo que evita que una falla eléctrica se convierta en una descarga, un incendio o la pérdida de equipos costosos.

Antes de comprar materiales para tu sistema de puesta a tierra, verifica siempre: tipo de electrodo según tu terreno, tipo de conector según la permanencia que necesitas, y un plan claro de medición periódica de resistencia.
