TELURÓMETRO MEGABRAS MTD20-KWR: MEDICIÓN PRECISA Y SIN INTERFERENCIAS

Telurómetro digital Megabras MTD20-KWR

¿Tu pozo a tierra realmente protege a las personas y a los equipos, o solo “está instalado”? La única forma de saberlo es midiéndolo. En esta guía te explicamos todo sobre el telurómetro digital Megabras MTD20-KWR, un equipo de campo para medir resistencia de puesta a tierra, resistividad del terreno y tensiones espurias, con control remoto desde el celular.

¿Qué es el telurómetro digital MTD20-KWR?

Un telurómetro digital (o medidor de resistencia de tierra) es el instrumento que comprueba si un sistema de puesta a tierra (PAT) es capaz de disipar corrientes de falla y descargas atmosféricas hacia el suelo de forma segura.

El MTD20-KWR (también lo encontrarás como MTD20KWR) es el telurómetro digital y automático de la marca brasileña Megabras, diseñado bajo la norma IEC/EN 61557-5. Integra tres funciones en un solo equipo: medición de resistencia de puesta a tierra, resistividad del terreno por el método de Wenner y medición de tensiones espurias, con un rango de 0,01 Ω hasta 20 kΩ.

¿Para qué sirve?

• Verificar la resistencia de puesta a tierra de pozos, mallas y electrodos, comprobando que cumplen el valor exigido por el proyecto y la normativa vigente.
• Medir la resistividad del terreno (Wenner) antes de diseñar una PAT, para conocer la estratificación del suelo y optimizar el diseño en sistemas complejos.
• Detectar tensiones espurias generadas por corrientes parásitas en el suelo, que pueden alterar la medición.
• Emitir protocolos e informes de medición para mantenimiento, conformidad de obra o auditorías.

Características del telurómetro digital MTD20-KWR

Lo que lo hace confiable

• Alta inmunidad a interferencias: trabaja a 1470 Hz, una frecuencia que no coincide con ninguna armónica de la red. Con su sistema de filtros activos y pasivos entrega lecturas estables incluso cerca de subestaciones o en zonas urbanas con alta tensión parásita.
• Corriente alterna regulada electrónicamente: permite evaluar la PAT tanto ante fallas de frecuencia industrial como ante descargas atmosféricas.
• Indicación de anomalías en el circuito de corriente (por ejemplo, una jabalina mal clavada o un cable cortado).
• Robusto para campo: protección IP65 con la tapa cerrada, operación de -10 °C a 50 °C, apto para altura, frío o zonas tropicales.

Tabla de especificaciones

¿Dónde se usa el telurómetro Megabras? Aplicaciones

• Edificios y viviendas: verificación de pozos a tierra residenciales y comerciales.
• Industria y minería: mallas de tierra de plantas, talleres y tableros eléctricos.
• Hospitales y clínicas: instalaciones donde la seguridad eléctrica es crítica.
• Pararrayos y antenas: comprobación de la PAT de protección atmosférica y telecomunicaciones.
• Subestaciones de transformación: donde su inmunidad a interferencias marca la diferencia.
• Diseño de nuevos sistemas de PAT: estudio de resistividad del terreno antes de definir electrodos, profundidad y configuración.

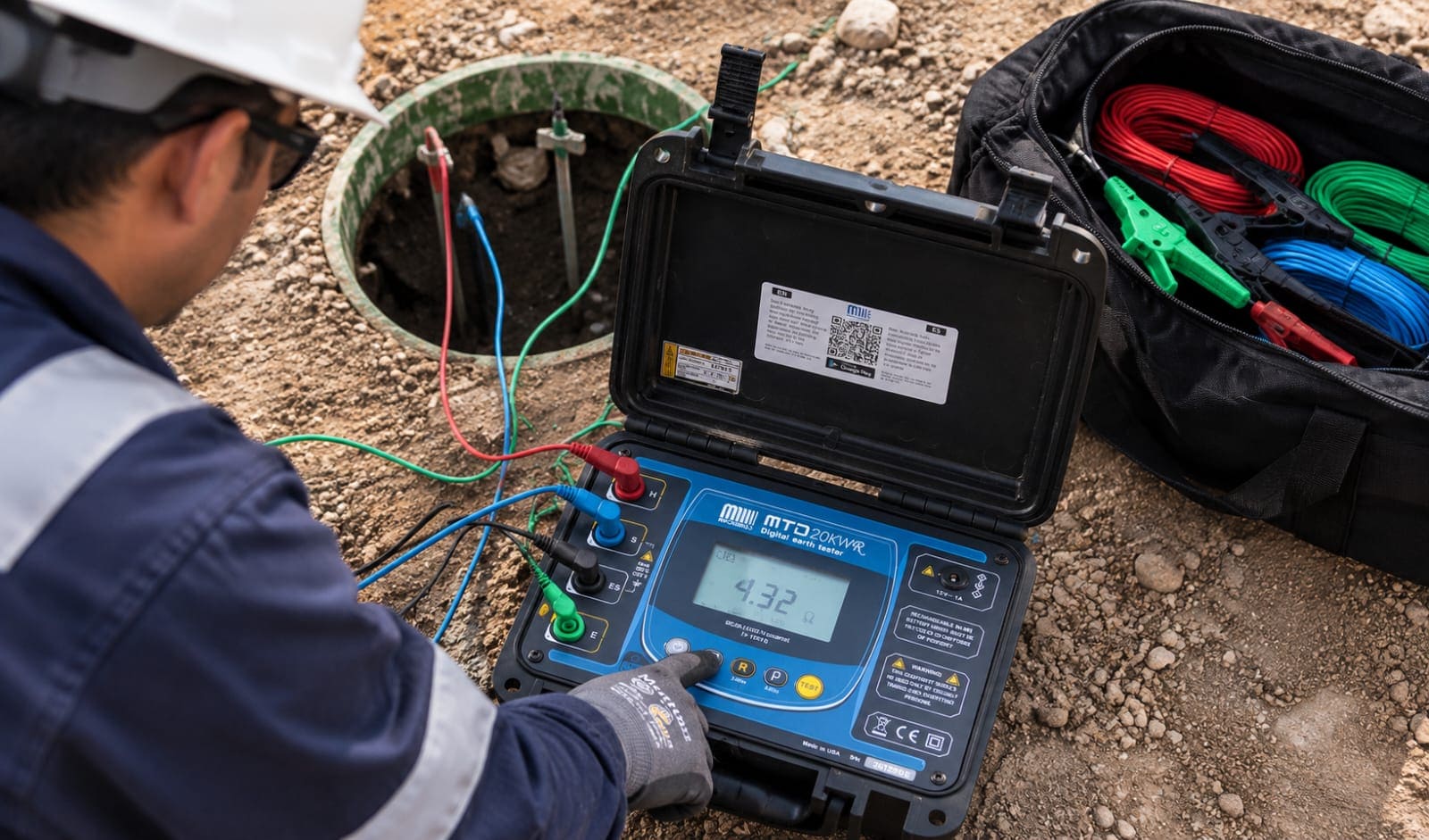

¿Cómo usar un telurómetro digital MTD20-KWR? Paso a paso

A. Medir la resistencia de puesta a tierra (3 bornes)

1. Desconecta el electrodo a medir del sistema (si el procedimiento lo requiere) para no medir en paralelo con otras tierras.
2. Conecta el electrodo bajo prueba con el cable corto de 5 m.
3. Clava las dos jabalinas auxiliares (potencial y corriente) alineadas con el electrodo, usando los carretes de 20 m y 40 m, en terreno firme y humedecido si es necesario.
4. Selecciona el modo de resistencia de tierra e inicia la prueba (en el equipo o desde la App).
5. Revisa la indicación de anomalías: si el equipo detecta un problema en el circuito de corriente, corrige la conexión o la jabalina.
6. Registra el valor y compáralo con el valor de diseño o el exigido para la instalación.

B. Medir la resistividad del terreno (método de Wenner, 4 bornes)

1. Clava 4 jabalinas en línea recta, con la misma distancia entre ellas.
2. Conecta cada jabalina a su borne con los carretes correspondientes.
3. Selecciona el modo de resistividad e ingresa la separación usada.
4. Repite la medición con diferentes separaciones para obtener el perfil del suelo a distintas profundidades.

C. Medir tensiones espurias

Antes de cada prueba, verifica las tensiones presentes en el terreno. Si son elevadas, el MTD20-KWR las filtra gracias a su frecuencia de 1470 Hz, pero conviene registrarlas en el informe.

Control remoto con la App BlueLogg

El equipo se controla vía Bluetooth desde un smartphone o tablet Android con la aplicación gratuita BlueLogg:

• Mayor seguridad: inicia y detén las pruebas a distancia, lejos de puntos de riesgo.
• Medición en tiempo real y configuración de parámetros desde el celular.
• Informes automáticos con notas de voz, fotos, coordenadas GPS y mapa del sitio de prueba.
• Funciona sin internet: solo se necesita datos para ver el mapa o enviar informes por correo.

Accesorios incluidos

• 4 jabalinas
• Carretes con cable de 40 m (rojo), 20 m (azul) y 20 m (verde)
• Cable corto de 5 m (negro) y cable de 5 m (verde) para la PAT a medir
• Fuente del cargador y cable para cargar desde batería de auto 12 V
• Bolsas de transporte para el equipo y los accesorios
• Guía rápida, manual y App BlueLogg (descarga)

Opcionales: jabalinas adicionales y cable de 2 m para interconexión.

Recomendaciones de uso

Preguntas frecuentes

¿Qué diferencia hay entre resistencia de puesta a tierra y resistividad del terreno?

La resistencia (Ω) mide qué tan bien disipa corriente un electrodo ya instalado. La resistividad (Ω·m) es una propiedad del suelo y se mide antes de diseñar, para elegir la mejor configuración de PAT.

¿Funciona cerca de subestaciones o zonas con mucha interferencia?

Sí. Su frecuencia de 1470 Hz y sus filtros activos y pasivos le dan alta inmunidad a corrientes parásitas e interferencias de la red.

¿La App BlueLogg funciona en iPhone?

Según el fabricante, la App está disponible para dispositivos Android (Google Play).

¿Necesito internet para usar el control remoto?

No. La conexión es por Bluetooth. Internet solo se usa para ver el mapa del sitio o enviar informes por correo.

¿Puedo usarlo en minas o en zonas de altura?

Sí. Está diseñado para condiciones adversas: IP65 con tapa cerrada, temperaturas extremas y operación en zonas montañosas.

¿Cuál es el precio del telurómetro digital Megabras MTD20-KWR?

El precio depende del stock disponible y del tipo de cambio. Escríbenos por WhatsApp y te enviamos tu cotización actualizada.

¿Qué garantía tiene?

El equipo cuenta con 2 años de garantía.
