TIPOS DE TUBOS CONDUIT UTILIZADOS EN INSTALACIONES ELÉCTRICAS

  • Posted by author-avatar
portada de los modelos de tuberías
10 Mar

Los tubos conduit, comercialmente también conocidos como tubería conduit, son elementos fundamentales en las instalaciones eléctricas modernas, ya que permiten proteger los cables y conductores frente a daños mecánicos, humedad, corrosión y otros factores ambientales. Su uso es común en proyectos industriales, comerciales y de infraestructura eléctrica donde se requiere una canalización segura y duradera.

En el mercado existen diferentes tipos de tubos conduit diseñados para diversas aplicaciones. Conocer sus características y diferencias permite seleccionar la opción más adecuada para cada proyecto eléctrico, garantizando una correcta protección del sistema de cableado.

¿Qué son los tubos conduit y para qué sirven?

Los tubos conduit son sistemas de canalización utilizados para alojar y proteger conductores eléctricos dentro de una instalación. Principalmente sirven para evitar que los cables queden expuestos a golpes, humedad, productos químicos o condiciones ambientales adversas que puedan afectar su funcionamiento.

Este tipo de canalización eléctrica es ampliamente utilizado en instalaciones industriales, comerciales y residenciales, ya que facilita la organización del cableado y permite realizar mantenimientos o ampliaciones del sistema eléctrico de manera más segura.

Tipos de tubos conduit más utilizados en instalaciones eléctricas

Dependiendo del tipo de instalación y del entorno donde se utilizará, existen diferentes tipos de tubos conduit que ofrecen distintos niveles de resistencia y protección para los conductores eléctricos.

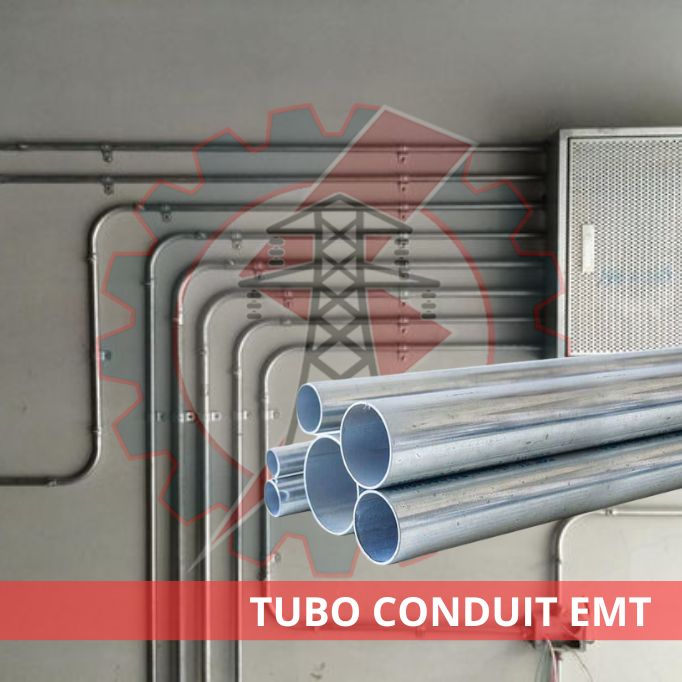

TuboConduit EMT

El tubo conduit EMT (Electrical Metallic Tubing) es una tubería metálica de pared delgada utilizada comúnmente en instalaciones eléctricas interiores. Se caracteriza por ser ligera, fácil de instalar y adecuada para proyectos comerciales o residenciales donde no se requiere una alta resistencia mecánica.

tubería conduit utilizados en instalaciones eléctricas industriales

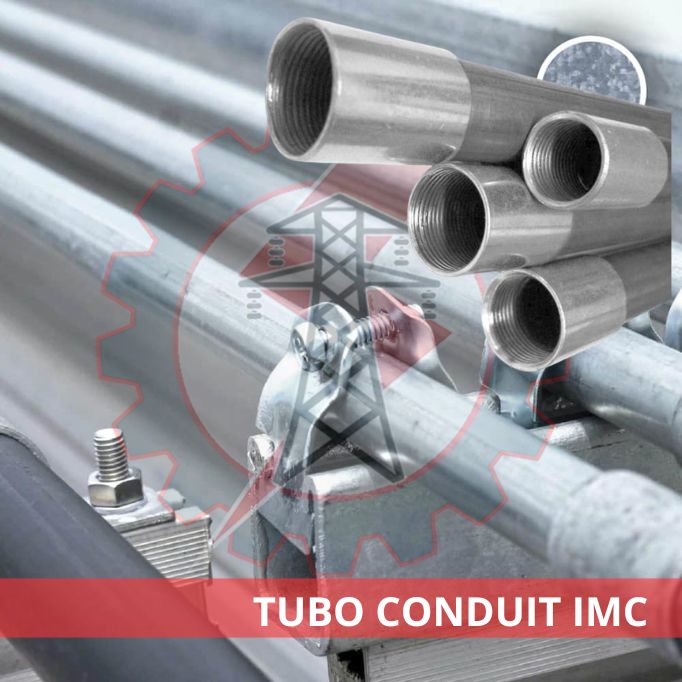

Tubo Conduit IMC

El tubo conduit IMC (Intermediate Metal Conduit) ofrece mayor resistencia que la tubería EMT. Es utilizado en instalaciones eléctricas industriales o comerciales donde se requiere una mayor protección mecánica para los conductores.

línea conduit utilizados en instalaciones eléctricas industriales

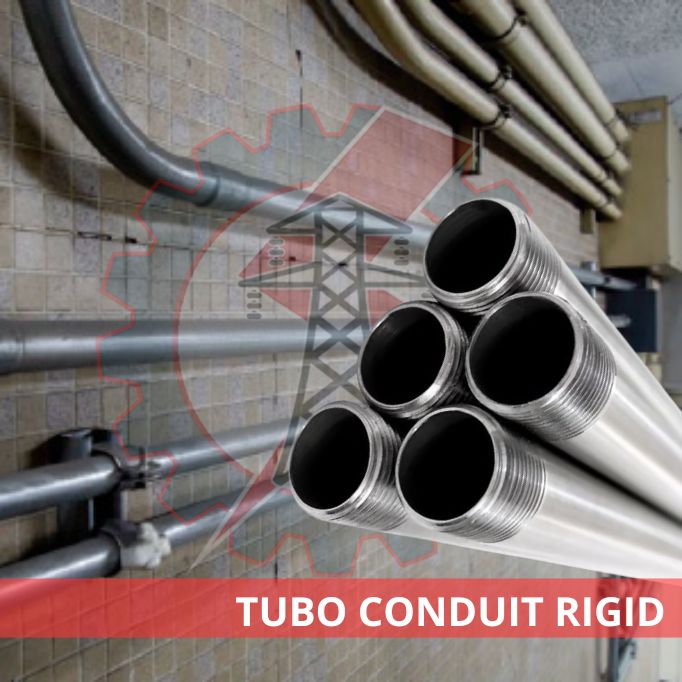

Tubo Conduit rígido o RGS

El tubo conduit rígido, también conocido como Rigid Metal Conduit (RMC o RGS), está diseñado para entornos exigentes donde el sistema eléctrico puede estar expuesto a impactos, humedad o condiciones ambientales severas. A diferencia de la clase EMT y IMC, este cuenta con una estructura robusta, por lo que lo convierte en una opción ideal para instalaciones industriales y exteriores.

tubos conduit RIGID utilizados en instalaciones eléctricas industriales

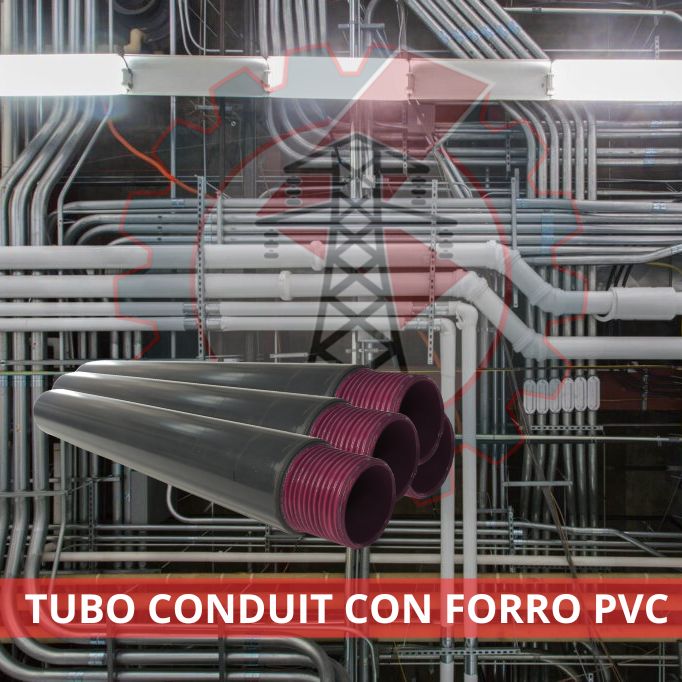

Tubo Conduit con forro PVC

El tubo conduit con recubrimiento o forro de PVC está diseñado para ofrecer una protección adicional contra la corrosión, humedad y agentes químicos. Este tipo de conduit es utilizado principalmente en ambientes industriales o exteriores donde las condiciones ambientales pueden deteriorar rápidamente una tubería metálica convencional.

En el mercado existen soluciones reconocidas como las desarrolladas por la marca Ocal Blue, así como alternativas de alto rendimiento como los sistemas conduit con recubrimiento PVC de la marca Procoat, utilizados en instalaciones eléctricas que requieren mayor durabilidad y protección contra la corrosión.

tubos conduit con forro pvc utilizados en instalaciones eléctricas industriales
Muchos sistemas de tubería conduit utilizados en proyectos industriales cuentan con certificaciones de seguridad como las emitidas por Underwriters Laboratories (UL), que garantizan el cumplimiento de estándares internacionales de calidad y seguridad eléctrica.

Diferencias entre EMT, IMC y rígidos

Las principales diferencias entre los distintos tipos de tubos conduit se relacionan con su resistencia mecánica, espesor del material y aplicaciones dentro de una instalación eléctrica.

  • EMT: tubería ligera utilizada principalmente en instalaciones interiores.
  • IMC: ofrece mayor resistencia mecánica que EMT y es utilizado en instalaciones comerciales e industriales.
  • Rígido (RGS): diseñado para entornos industriales donde se requiere mayor protección física.
  • Con recubrimiento PVC: ideal para ambientes corrosivos o instalaciones exteriores.

Medidas más utilizadas

Los tubos conduit se fabrican en diferentes diámetros para adaptarse a los requerimientos de cada proyecto eléctrico. Algunas de las medidas más utilizadas son:

  • Tubo conduit de 3/4″
  • Tubo conduit de 1″
  • Tubo conduit de 1 1/4″
  • Tubo conduit de 2″
  • Tubo conduit de 3″

La elección del diámetro dependerá del número de conductores que se instalarán dentro de la tubería y de las normativas eléctricas aplicables al proyecto.

Accesorios utilizados en sistemas de tubos conduit

Para lograr una instalación eléctrica segura y funcional, los sistemas de tubos conduit utilizan diferentes accesorios que permiten realizar conexiones, cambios de dirección y uniones entre tramos de tubería.

Entre los accesorios más utilizados se encuentran:

    • Uniones conduit
    • Curvas conduit
    • Conectores conduit
    • Abrazaderas y soportes
    • Coples y adaptadores

¿Cuándo utilizar la línea conduit con forro PVC?

Los tubos conduit con recubrimiento PVC son especialmente recomendados cuando la instalación eléctrica estará expuesta a ambientes agresivos que pueden provocar corrosión en las tuberías metálicas tradicionales.

Este tipo de conduit es utilizado frecuentemente en:

  • instalaciones industriales
  • plantas de producción
  • ambientes con alta humedad
  • zonas costeras
  • instalaciones exteriores
  • entornos con presencia de agentes químicos

Gracias a su recubrimiento protector, este tipo de tubería contribuye a prolongar la vida útil del sistema eléctrico y a reducir costos de mantenimiento.

Soluciones Conduit para instalaciones eléctricas

En Corpelima contamos con diferentes soluciones de tubos conduit diseñadas para proyectos eléctricos industriales, comerciales y de infraestructura. Nuestro catálogo incluye tuberías conduit, accesorios y sistemas de canalización que cumplen con estándares de calidad y seguridad.

Si deseas conocer más opciones disponibles para tu proyecto, puedes explorar nuestra categoría principal de línea conduit, donde encontrarás diferentes tipos de tubería y accesorios para canalización eléctrica.

También puedes revisar nuestra línea especializada de accesorios conduit con forro PVC, diseñada para instalaciones eléctricas que requieren mayor protección contra la corrosión y condiciones ambientales exigentes.

Contamos con stock disponible y realizamos envíos a nivel nacional para atender los requerimientos de empresas, instaladores y proyectos eléctricos en todo el país.
